Daisy Flatケース互換基板 Trident39
- 物販商品(自宅から発送)あんしんBOOTHパックで配送予定キットのみ(Kit Only)¥ 8,000
- 物販商品(自宅から発送)あんしんBOOTHパックで配送予定半田サービスのみ(Soldering service only) / 必ずキットと一緒に購入して下さい(Be sure to purchase with the "Kit Only")¥ 8,000
Poseidonケース互換基板 Trident39 kprepublicが販売しているDaisy Flatケースに使用できる基板です。 通常はDAISY 40%という基板を使用するのですが、コネクタがminiUSB、QMKを使用するには面倒な作業が必要など余りモダンな仕様ではない為、基板を作りました。 特徴 ・Type-Cコネクタ ・ホットスワップソケット対応 ・MCU、ダイオードは半田済みです ・ファームウェアはVial対応なのでGUIからキーマップなど各種設定変更可能です。 ・付属のネジで止めてください(ない場合はM2(5mm程度)ネジでつけれます) ケース購入先 https://ja.aliexpress.com/item/32948401357.html https://kprepublic.com/products/anodized-aluminium-flat-case-with-metal-feet-for-custom-mechanical-keyboard-black-siver-grey-colorway-for-daisy-40-mini About Overseas Shipping https://www.tenso.com/en/static/lp_shop_booth https://www.tenso.com/en/static/guide_country_index
ビルドガイド
https://kbdbuild.vercel.app/blog/trident39_build
キット内容
トッププレート … 1枚 メインプレート … 1枚
ご自身で用意して頂くパーツ

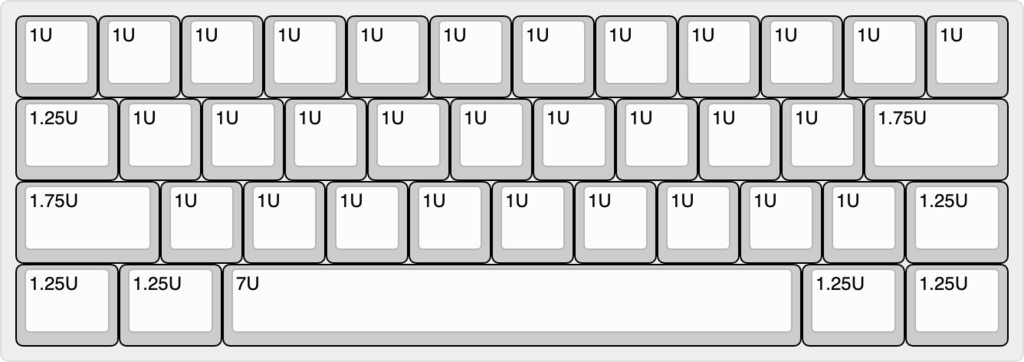

Daisy Flatケース … 1台 Kailhスイッチ用PCBソケット … 39個 MX互換スイッチ … 39個 MX互換キーキャップ … 39個 https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/5580487/f99ddc66-27d0-4ca9-a8c9-48b0a171cada.png スタビライザー 7U … 1個 LEDをつけたい方(なくても動きます) SK6812MINI-E … 39個
必要な工具
はんだこて はんだ ニッパー 精密ピンセット(先曲がりタイプ)
半田サービス
ソケット、LEDなど半田が必要なものは費用に含まれています。 それらをこちらで用意し半田を行います。 ご自身で用意するものは以下になります Daisy Flatケース … 1台 MX互換スイッチ … 39個 MX互換キーキャップ … 39個 https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/5245211/365e8de7-1700-43a8-9873-69d1094e69ee.png スタビライザー 7U … 1個
