ロウスタッガード配列キーボード Oyamada Chaco
- 物販商品(自宅から発送)あんしんBOOTHパックで配送予定キットのみ(Kit Only)¥ 7,500
- 物販商品(自宅から発送)あんしんBOOTHパックで配送予定半田サービスのみ(Soldering service only) / 必ずキットと一緒に購入して下さい(Be sure to purchase with the "Kit Only")¥ 7,000

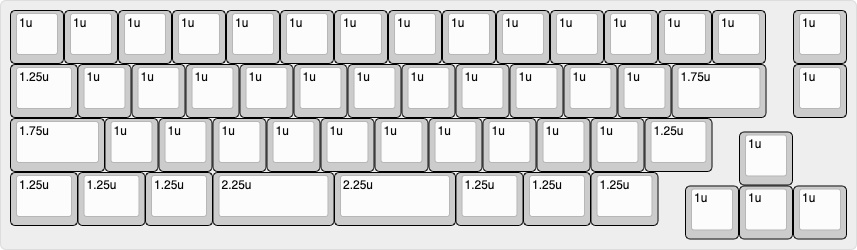

ロウスタッガード配列キーボード Oyamada Chaco(正式名:小山田茶孤) ・CFXプロファイル採用のコンパクトなアローキー付きロウスタッガード配列キーボードです。 ・ダイオードとアンダーグロー用のLEDは半田済みです。(配線の関係でアンダーグローを光らせるにはバックライトLEDを取り付ける必要があります) ・ファームウェアはVial対応なのでGUIからキーマップなど各種設定変更可能です。 About Overseas Shipping https://www.tenso.com/en/static/lp_shop_booth https://www.tenso.com/en/static/guide_country_index
ビルドガイド
https://kbdbuild.vercel.app/blog/oyamada_chaco_build
キット内容
トッププレート … 1枚 ミドルプレート … 1枚 メインプレート … 1枚 ボトムプレート1 … 1枚 ボトムプレート2 … 1枚 細ピンヘッダ 1x48 … 1セット(分割されて入っています) スペーサー(3mm) … 8個 ネジ(3mm)… 16本 ゴム足(大) … 2個 ゴム足(小) … 2個 ジャンパーワイヤー … 1本
ご自身で用意して頂くパーツ
ご自身で用意するものは以下になります ・PGA2040 … 1個 秋月電子さんなどから購入してください https://akizukidenshi.com/catalog/g/gM-16762/ ・Chocスイッチ用ソケット … 53個 ・Chocスイッチ … 53個 ・Chocスイッチ用スタビライザー … 2個 ・Chocキーキャップ CFXプロファイル専用になります。他のキーキャップでは使用できません。 ブランクキーキャップまたはALPHA KITとERGO KITが必要になります。 こちらよりお買い求めください。 https://talpkeyboard.net/?category_id=638b54212ee5c20d2d4ed911 https://chosfox.com/products/chocfox-cfx-choc-keycaps LEDをつけたい方(なくても動きます) ・SK6812MINI-E … 53個
必要な工具
はんだこて はんだ ニッパー プラスドライバー(M2ねじが回せるもの) 精密ピンセット(先曲がりタイプ)
半田サービス
マイコン、ソケット、LEDなど半田が必要なものは費用に含まれています。 それらをこちらで用意し、同時に購入されたキットを使って半田を行います。 ご自身で用意するものは以下になります ・Chocスイッチ用ソケット … 53個 ・Chocスイッチ … 53個 ・Chocスイッチ用スタビライザー … 2個 ・Chocキーキャップ CFXプロファイル専用になります。他のキーキャップでは使用できません。 ALPHA KITとERGO KITが必要になります。 こちらよりお買い求めください。 https://talpkeyboard.net/?category_id=638b54212ee5c20d2d4ed911 https://chosfox.com/products/chocfox-cfx-choc-keycaps
